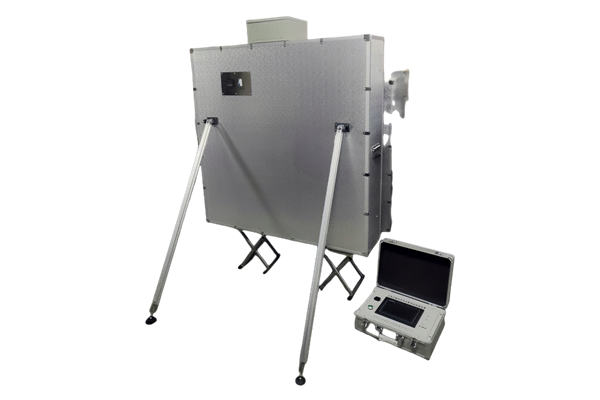

WHJG 無線式墻體傳熱系數現場檢測裝置

一、產品描述

WHJG無線式墻體傳熱系數現場檢測裝置是寶瑞通公司國內首 次將無線通訊技術應用在墻體傳熱系數現場檢測產品上，憑借創新的產品設計理念和結構設計取得了較好的市場應用。

經過諸多的產品分析，現場條件，客戶使用滿意度等總結行業應用經驗，全新推出新一代產品，新品在各個方面都有大幅的提升，展現出精度更高、使用更方便、檢測效率更強、質量更穩定的新型墻體傳熱現場檢測裝置產品的性能。新墻體設備集成當前先進的LoRa無線通訊技術，擁有強大的穿透力，檢測范圍更廣。功能強大的數據分析軟件為客戶提供更簡單的操作方式，更有效的數據結論，有效保障客戶的檢測效率。

二、適用標準

GB/T23483-2009《建筑物圍護結構傳熱系數及采暖供熱量檢測方法》

JGJ/T 132-2009《居住建筑節能檢驗標準》

JGJ/T 357-2015《圍護結構傳熱系數現場檢測技術規程》

三、技術參數

熱（冷）扣箱控溫范圍：5～40℃

測量精度：0.25℃

控溫波動范圍：±0.2℃

熱流密度：量程范圍：0—±20mV；分辨率：0.001 mV；測量準確度：≤0.01 mV。

熱流密度值由選配的熱流計決定。

外墻無線溫度采集模塊與控制箱之間采用無線通訊，通訊Z大距離1000m（空曠）。

配帶動力：交流220V，功率≥1000W，有良好的接地。

設備外形尺寸：長×寬×高＝1290×1290×270mm。

四、產品特點

1.同時檢測四個測試面，實時數據傳送顯示

2.各單元間通訊采用無線式結構，通訊距離提升至3000米(空曠環境)，增加一倍，高層建筑檢測無障礙

3.每個單元的熱箱都有狀態指示，方便故障診斷

4.采用全新的電路結構設計，電磁兼容性更好，抗干擾性更強，避免現場不確定的電磁干擾影響正常試驗過程。

5.人機界面采用7寸彩色觸摸屏，顯示直觀，操作快捷

6.數據導出方式升級為U盤導出，減少電腦導出數據的復雜過程，也不中斷實驗過程

7.儀表箱選用ABS材料設計，重量輕，強度好，密封性好，適合現場應用

8.熱箱輕量化結構設計，方便現場搬運和安裝

9.外墻單元傳感器采用高導熱結構設計，溫度測量更準確，靈敏度更高

10.功能強大的數據分析軟件，可分時段篩選數據，多通道可同時計算，數據導入導出更靈活，數據處理效率更高

11.每個單元繼續保留交直流同時供電方式，現場短時間掉電不會中斷實驗過程

12.設備校準過程簡單、方便，客戶可自行完成。
