幕墻保溫性能檢系統測

一、品牌型號

寶瑞通MQBW

二、外觀結構

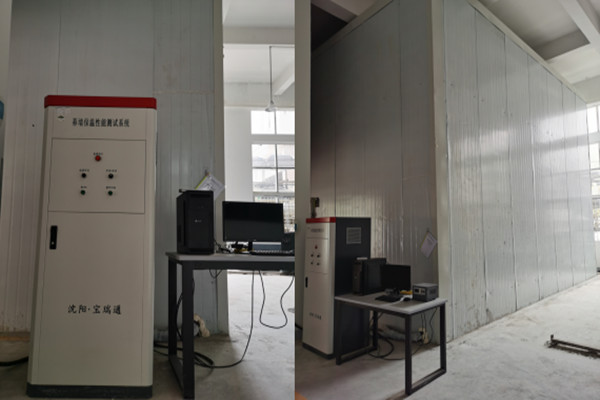

幕墻保溫性能檢測系統是我公司zui新開發的全自動檢測系統，不僅能滿足相關國家標準的檢測方法、檢測精度要求.具有全自動無故障運行功能；自診斷、監測功能；標定實驗自動測試功能；全過程存儲實驗記錄、打印原始數據等功能。

三、產品描述

設備原理幕墻保溫性能檢測系統是按照GB/T29043-2012《建筑幕墻保溫性能分級及檢測方法》它是基于一維穩態傳熱原理，模擬冬季幕墻構件的傳熱狀況，將幕墻構件置于兩個不同溫場的箱體之間，熱箱模擬室內空氣溫場、輻射條件；冷箱模擬室外空氣溫場、風速、輻射條件。經過若干小時的運行，整個裝置均達到穩定狀態，形成穩定溫度場、速度場后測量試件兩側的空氣溫度、熱室外壁及試件框的熱損、試件計量面積以及輸入熱箱的電加熱器功率等主參數后，就可以計算出幕墻試件的傳熱系數。同時還可以測玻璃的傳熱系數，框的傳熱系數。

四、試用標準

GB/T29043-2012《建筑幕墻保溫性能分級及檢測方法》

五、技術參數

1.熱室控溫范圍：20℃

測量精度：0.5℃

控溫波動范圍：0.01～0.1℃

2.冷室控溫范圍：-20℃

測量精度：0.5℃

控溫波動范圍：0.01～0.5℃

3.熱室功率測控范圍：10～1000W，精度：0.2級

4.熱室穩態功率波動范圍：≤0.3～3W

5.熱室相對濕度：8%～19%RH

6.試件冷側總壓力與熱側凈壓之差：0Pa±9Pa

7.測試傳熱系數效率:

⑴斷續試件測試:指不定期間歇式測試一樘試件總耗時約:9～10小時/件

⑵連續試件測試:指一段時期內,連續測試同一或不同一試件的總耗時約:8～10小時

8.測試抗結露因子效率:

⑴斷續試件測試:指不定期間歇式測試一樘試件總耗時約:6～8小時/件

⑵連續試件測試:指一段時期內,連續測試同一或不同一試件的總耗時約:3～5小時

9.幕墻試件尺寸：3600×4200（mm）(指zui大尺寸)

10.配帶動力：交流380V，功率≥50kW，三相五線制

11.設備外形尺寸：長×寬×高＝5000×4930×6100

12.設備安裝使用空間：長×寬×高＝7400×6850×7100
