立式綜合耐火試驗爐

一、品牌型號

寶瑞通NH-XL

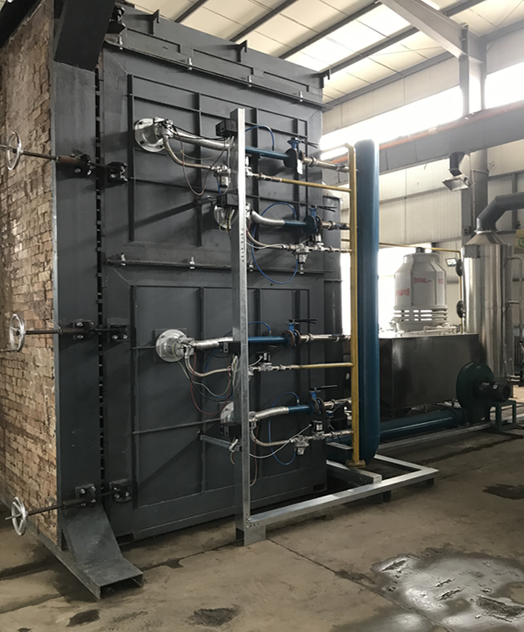

二、外觀結構

三、產品描述

根據消防的要求,對于各種防火隔墻，門，窗，玻璃，卷簾等構件都應進行耐火極限試驗,按照國家標準GB 9978的要求,耐火性能試驗應采用明火加熱,使試件受到與實際火災時相似的火焰作用。本試驗爐模擬火災時的實際升溫過程,達到對試件進行耐火極限試驗的要求，綜合評定構件的耐候性能。根據熱工及結構設計的要求，全窯采用金屬框架，銬漆鋼板外殼，窯體和窯頂采用聚輕高鋁棉吊掛內飾鋯質纖維棉組塊結構，窯底采用鋯質纖維棉組塊結構。

四、適用標準

GB9978-2008建筑構件耐火試驗方法

檢驗項目:防火隔墻，門，窗，玻璃，卷簾等試件失去完整性隔熱性的耐火極限時間

五、技術參數

  1、 爐溫控制

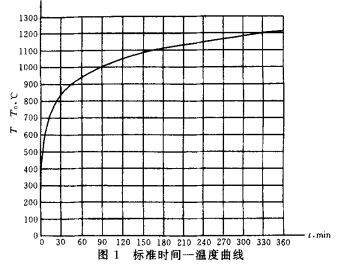

根據國家標準GB 9978的規定，試驗

爐內溫度的升溫曲線應滿足下式要求：

T - T0  = 345lg(8t+1)

式中:t ― 試驗所經歷的時間，min;

T ― 升溫t時刻的爐溫，℃；

T0―爐內的初始溫度應在5℃～40℃

范圍內，℃。

2 、壓力要求

在爐內3m高度，離試件表面100mm

處，檢測爐內壓力：

a 試驗開始5 min后，爐壓為15Pa±5Pa；

b試驗開始10 min后，爐壓為17Pa±3Pa。

3、耐火極限判定

a  失去完整性。

b失去隔熱性。試件背火面的平均溫升超過試件表面初始平均溫度140℃或背火面上任何

一點的溫升超過該點初始溫度180℃時。

4、技術參數

窯內尺寸：3.0m×3.0m×1.2m

燃料：天然氣或液化石油氣

高使用溫度: 1300℃

燒嘴數量：8支

試件安裝形式：外掛

燃燒控制形式：比例燃燒，窯壓自動控制、溫度自動調節，溫度曲線程序控制、計算機輔助管理

排煙形式：背面機械排煙，與現有除塵系統連接
