一、產品描述

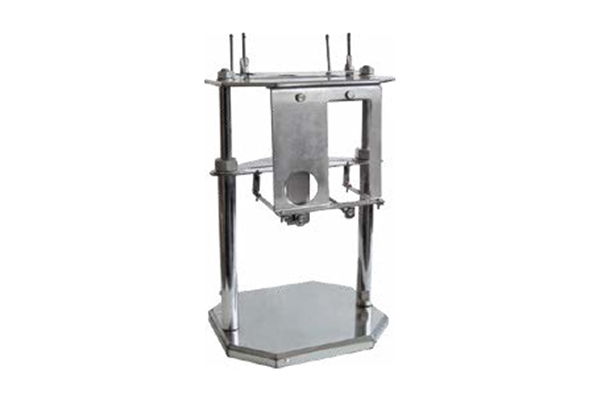

CZYL插座拔出力與橫向應力試驗裝置是根據GB/T2099.1《家用和類似用途插頭插座  第 一部分：通用要求》的相關條款設計，專門對插頭插座進行插拔力試驗的試驗設備。

二、適合標準

GB2099.1-2008《家用和類似用途插頭插座第 一部分：通用要求》

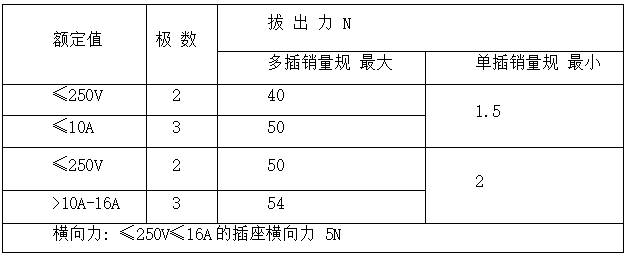

三、 技術參數

四、使用方法

（一）Z大拔出力試驗

1、將被試件固定在試驗設備的安裝板上，使插座的軸套的軸線鉛垂，并使插頭插銷的插入孔朝下；

2、將試驗插頭插入插座并從插座拔出10次；

3、將試驗插頭插入并用夾緊裝置（夾子）將承載主砝碼和附加砝碼的砝碼盤掛在試驗插頭上（附加砝碼所施加的力應等于標準中所規定的Z大拔出力的十分之一）；

4、將主砝碼掛在插頭上（掛時，不得搖晃；必要時，使附加砝碼從50mm的高度跌落到主砝碼上），插頭不得留在插座里。

（二）Z小拔出力試驗

1、將試驗插座水平固定在安裝板上，插口朝下；

2、將試驗量規插入插套組件中，計時30s，量規不得從組件中脫落。

（三）橫向應力試驗（In≤16A，V≤250V）

1、松開立柱上的蝶形螺母，將安裝板由水平位置轉90度，變?yōu)榇怪蔽恢?，將試件垂直安裝在安裝板上；

2、將橫向應力量規插入插座，并在其末端懸掛一5N重物；

3、一分鐘后，取下量規及重物，將插座取下翻轉90度，重復試驗，共四次；

4、判定結果：試驗期間，量規及重物不得脫出。

五、注意事項

1、每次試驗前，用冷的化學脫脂劑，例如：三氯乙烯、石油醚等將插銷的油脂擦掉，并且要采取足夠的預防措施，防止吸入毒氣；

2、本設備屬精密儀器，量規及重物均應輕拿輕放。
