風機盤管機組熱工性能測試系統

一、品牌型號

寶瑞通FJPG-30

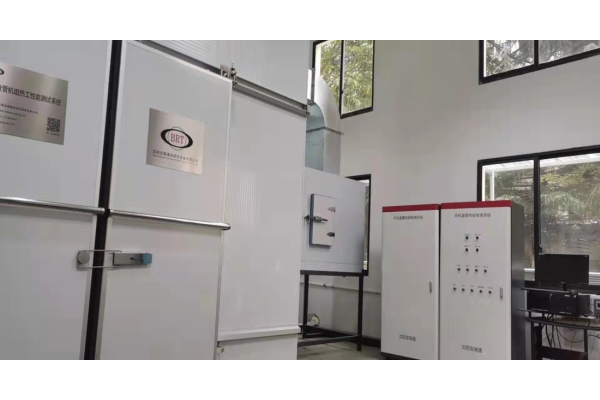

二、外觀結構

三、產品描述 ：

FJPG-30風機盤管機組熱工性能測試系統采用微機自動控制、顯示記錄過程控制曲線、打印原始記錄及檢測結果的多項自控功能。適用于外供冷水、熱水，由風機和盤管組成的機組，對房間直接送風，具有供冷、供熱或分別供冷和供熱功能，其送風量在3400m3/h以下，出風口靜壓小于120 Pa的機組。整體設計具有適應范圍廣、操作簡便、性能穩定、控制精度高、采集準確、綜合噪音低等諸多優點。

四、適用標準

標準：GB/T 19232-2019《風機盤管機組》

測量方法：房間空氣焓值法

檢驗項目：測定風機盤管的供冷量、供熱量、風量和輸入功率和水阻試驗。

五、技術參數

水流量控制范圍：0～2300L/h、精度：±1%

水量控制范圍： 0～6000㎏/h, 精度：±1%

風量控制范圍：300～2600m3/h、精度：±1%

空氣干球溫度范圍：20℃～35℃, 精度：±0.1℃

空氣濕球溫度范圍：14℃～27℃, 精度：±0.1℃

熱水溫度控制范圍：30℃～70℃, 精度：±0.1℃

冷水溫度控制范圍：5℃～16℃, 精度：±0.1℃

冷量范圍：0～24000W

熱量范圍：0～36000W

供電要求：AC &ampampampampampampampampnbsp380V，74kW &ampampampampampampampampnbsp三相五線制動力電

AC &ampampampampampampampampnbsp220V，2kW &ampampampampampampampampnbsp&ampampampampampampampampnbsp單相三線制照明

設備主要模塊外形尺寸：長×寬×高（㎜）

控制柜：880×550×1800 &ampampampampampampampampnbsp&ampampampampampampampampnbsp2個

環境箱尺寸：4000×3200×3500，安裝空間高度≥4000㎜

風路系統：4500×2000×3500

水路系統：3000×2000×3000

水制冷系統：2000×2500×1500

空氣制冷系統：2000×2000×1500

檢測裝置占地面積：8000mm×7000mm×4200mm

六、組成部分

FJPG-30風機盤管機組性能試驗裝置主要由控制系統、環境小室、風路系統、水路系統、水制冷系統、空氣制冷系統六大部分組成。

1.控制系統：主要由系統控制臺、電氣元件、微機系統、傳感器、儀表、按鈕等自動控制、電氣控制元件組成。

2.環境小室：采用“聚氨酯單面不銹鋼夾芯彩鋼板制成,內設被試件安裝架、風路、水路過渡連接管。

3.風路系統： 按照空氣的流程方向，風路系統依次由靜壓室、混合室、混合器、空氣取樣裝置、接收室、前均流板、排出室、后均流板、輔助風機、風閥和回風管道組成。主要用來測量空氣流量和空氣的干濕球溫度。

4.水路系統:由冷水系統和熱水系統組成，主要用來測量水溫和水流量。

包括噴水泵、供水水箱、細調水箱、管路、電磁流量計、流量調節閥、泄水閥及被測試件組成。

(1)冷水系統:主要由以下設備組成:

a.活塞式制冷壓縮冷凝機組冷卻方式為水冷，因冷量較小，故壓縮機設置2臺。

b.水箱式蒸發器(帶攪拌器):蒸發器為水箱式直接蒸發，蒸發溫度為-2℃—-5℃。蒸發面積為20㎡，為便于調節，分兩組設置。并設攪拌器，使水箱內水溫均勻.

(2)熱水系統:熱水系統的熱水箱容積約0. 8m3，與水箱式蒸發器保持協調一致，熱水箱內設管狀電加熱器，功率為16 kW。

5.水制冷系統：主要由制冷管道、制冷機組、加熱器、水循環泵、水箱蒸發器、供水水箱等組成。主要保持供水水箱溫度，提供恒溫冷卻水。

6.空氣制冷系統：主要由制冷保溫管道、制冷機組、空氣加熱器、循環風機等組成。主要保持環境恒溫。采用沈陽谷輪直冷空調機組與配有蒸發器的保溫箱式風機聯合運行，輔以可控加熱器，使外環境達到標準確中要求的穩態條件。我公司所選制冷機組不僅具有過壓、過熱、低溫啟動等多項自診斷保護功能，而且由于主機采用低溫酯類合成油，因此可做到在任何自然環境下終身免維護，長期無故障連續運行。

七、產品特點

1.采用自主研發的熱水機和冷水機，進入試驗工況快，可對流經試件介質降溫和升溫即時補回到試件入口溫度要求，無需等待即可對下一試件進行檢測，提高了檢測效率，為用戶增加效益；

2.采用自主研發的熱水機和冷水機，極大地降低了系統功耗，通常在30kw以下即可滿足系統功率要求，為用戶節省了開支；

3.試驗密封保溫箱和空氣流量測試管路采用單面不銹鋼板和優質彩鋼板，防震性好、噪音低；

4.自動化程度高，試驗過程各工況調節均自動實現；

5.控制系統采用“PC＋PLC”結構，PLC對數據進行采集和控制，PC用于檢測、控制、紀錄和報告全自動生成。
